一、產品簡介：
      變壓器和互感器的感應耐壓試驗是保證產品質量符合國家標準的一項重要試驗。變壓器繞組的匝間，層間，段間及相間的縱絕緣感應耐壓試驗，則是變壓器絕緣試驗中的重要項目?？v絕緣試驗需要通過倍頻電源裝置，施加試驗電壓，進行耐壓試驗。
電子式多倍頻發生器是為滿足上述要求而設計制造，經過廣大用戶使用證明：其操作簡單，性能可靠，能較好地滿足變壓器，互感器感應耐壓試驗的需要。

二、技術參數：
1. 容量：0-20kVA 。
2. 輸入電壓：AC，三相，380V±10%。（注：也可以接入單相220V于電源輸入的A、C端；但此時的容量幾乎減半）。
3. 電源頻率：50Hz。
4. 輸出電壓：0～400V （加升壓變壓器后電壓可變高，另配）。
5. 輸出頻率：50Hz，100Hz，150Hz，200Hz（可選）。
6. 波形畸變率：<3%。

三、裝置特點及工作原理：
該裝置采用電力電子技術，內部核心部分使用變頻調節器。參數預置、保護設置、頻率選擇、電壓調節控制等，全部采用數字控制技術。內置計算機，8寸彩色液晶顯示，數據存儲可達到3200組。
采用觸摸式操作方式，配備熱敏打印機進行漢字打印。
可預置50Hz、100Hz、150Hz、200Hz的試驗頻率（可選），觸摸方式調節電壓（步長可以實時調節，選擇1V、2V、5V、10V），可實現本裝置的多倍頻試驗電壓輸出。
外置LC濾波回路，保證波形畸變率在指標范圍內。外置帶抽頭的補償電感，以補償被試設備的電容電流，提高裝置的帶負載能力。
由于摒棄了傳統的三相五柱式三倍頻發生器的產生原理，由此帶來了如下幾個優點：
1. 體積小、重量輕，便于攜帶，便于大功率化。
2. 不只是產生三倍頻，還能產生1、2、3、4倍頻的試驗電壓輸出。
3. 操作、接線簡單，對現場試驗電源容量的要求，有很大程度的降低。

四、使用說明：
本裝置的電源、控制為一體式設計，即電子式多倍頻試驗控制箱。并設有過流、過壓保護。其構成框圖如圖所示。

（一）主界面
開機的主界面如圖所示。

主界面菜單一共有四個，三個功能菜單和一個記錄編號菜單。功能菜單有“文件管理”、“參數配置”、“耐壓試驗”。“記錄編號”菜單的作用是輸入要保存到內存的數據記錄編號，便于關機后的數據保存和未來的數據檢索和打印。
（二）參數配置
在主界面下，點擊“參數配置”菜單后，彈出如圖所示的界面。

功能介紹如下：
1. 試驗參數：
（1）試驗電壓：設置期望達到的輸出電壓，是指接入被試品繞組上的電壓，單位為V，只有當電壓大于等于此設定值后，才容許耐壓計時啟動。
（2）耐壓時間：設置保持試驗電壓的時間長度。
2. 保護參數：
（1）過壓保護：設定需要保護的極限電壓值，超過此限值，裝置自動關斷輸出；
（2）過流保護：設定需要保護的極限電流值，超過此限值，裝置自動關斷輸出；
（3）閃絡保護：升壓及穩壓計時過程中，高壓瞬間變化值達閃絡保護值，超過此限值，裝置自動關斷輸出；
3. 試驗頻率：設定要進行試驗的電源頻率?？晒┻x擇的值為：50Hz、100Hz、150Hz、200Hz。
（三）耐壓試驗

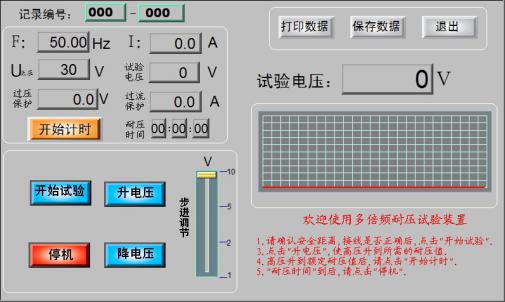

在主界面下，點擊“耐壓試驗”菜單后，彈出如圖所示的界面。

1. 顯示參數：
（1）試驗頻率：當前要進行試驗的電源頻率。
（2）U_端口：變頻器輸出的端口電壓，不是加在試品上的電壓。
（3）過壓保護：設定的保護電壓。
（3）過流保護：設定的保護電流。
（4）試驗電流（I）：流過被試品的電流值。
（5）目標電壓：設定的期望達到的電壓值（二次電壓）。
（6）耐壓時間：試驗電壓達到目標值后，點擊“開始計時”，顯示耐壓進行的時間。
（7）試驗電壓：目前加在被試品上的電源電壓。
2. 功能菜單：
（1）開始試驗：電壓此鍵，裝置開始工作，輸出電壓。
（2）升電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，升高步長設定的電壓（U_端口）。
（3）降電壓：開始試驗后，此鍵可操作。按設定的升、降壓步長，點擊一次，降低步長設定的電壓（U_端口）。
（4）故障復位：裝置發生保護后，點擊此鍵，恢復到常態，不然，所有工作按鍵不能工作。
（5）緊急停機：發生異常，點擊此鍵，裝置快速關斷輸出。
（6）降壓停機：計時時間到，試驗完成，點擊此鍵，降壓完成試驗。
（7）打印數據：試驗完成后，點擊此鍵，彈出打印列表，可進行打印操作。
（8）保存數據：試驗完成后，點擊此鍵，彈出保存操作界面，可進行保存數據的操作。
（9）退出：試驗完成后，點擊此鍵，回到主界面。
（四）文件管理
在主界面下，點擊“耐壓試驗”菜單后，彈出如圖所示的界面。

圖中：
（1）已有記錄：告知保存數據的組數。
（2）序號：記錄保存的順序號。
（3）數據標識：試驗前輸入的數據記錄標識符。
（4）時間標簽：試驗時的年、月、日、時、分、秒。
（5）數據記錄數大于10時，左邊的箭頭鍵可上、下翻頁。
（6）刪除已有記錄：相當于內部存儲空間的格式化。
（7）“序號”和“數據標識”之間的箭頭，選中后，“打開文件”的上面會出現被選中的記錄號，點擊“打開文件”，將顯示選中記錄的數據內容，并可以打印輸出。如圖所示。


五、試驗安全及設備保存：
試驗前，請做好一切安全措施。本設備請置于通風干燥處保存。

六、裝箱清單：
1. 多倍頻耐壓試驗控制電源箱        一臺
2．帶抽頭補償電感             一臺
3．LC濾波器                  一臺
4．出廠試驗報告             一份
5．接地線、試驗連接線　            一組
6．產品合格證、保修卡              各一份
